Планетарный редуктор с винтовой передачей ZRS

Области применения

Отправить запрос Скачать PDF

Общие сведения

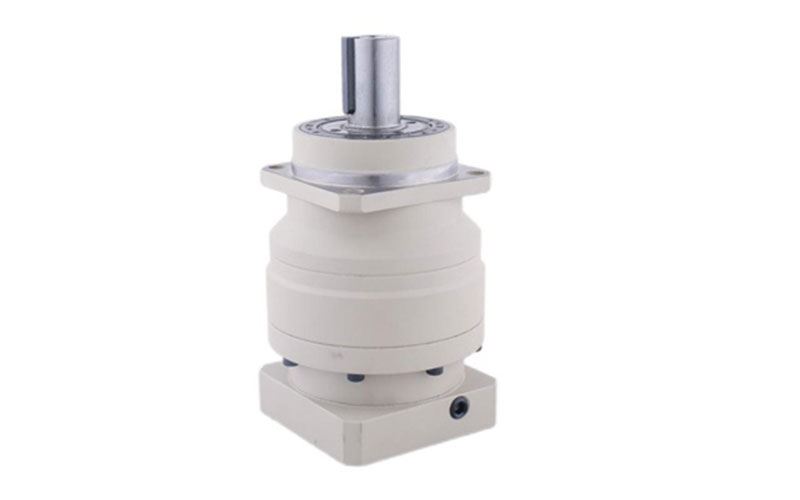

Планетарная коробка передач (редуктор) поставляется с жесткими коническими роликоподшипниками на выходном конце, что обеспечивает высокую грузоподъемность.
Общий угол поворота составляет менее 3 угловых минут, что обеспечивает высокоточное позиционирование.
Отличается высокой жесткостью, высоким крутящим моментом и низким уровнем шума.
Коробка передач может быть оснащена серводвигателем различных марок, что позволяет использовать ее в широком спектре применений.

Технические характеристики

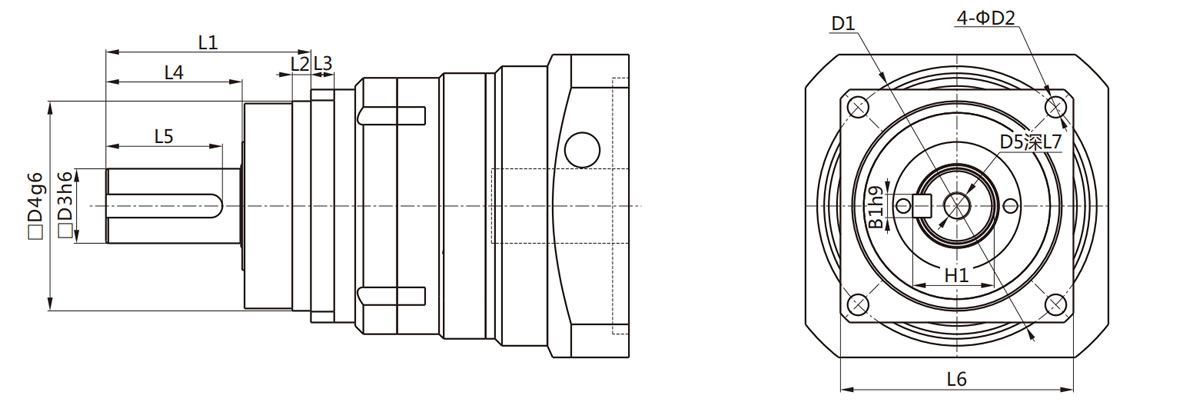

Единица измерения: мм

Технические характеристики		Количество ступеней	Передаточное число	060ZRS	075ZRS	100ZRS	140ZRS
Номинальный выходной крутящий момент	Н.м.	1	3	55	130	208	342
			4	50	140	190	542
			5	60	160	330	650
			6	55	150	310	600
			7	50	140	300	550
			8	45	120	260	500
			9	40	100	230	450
			10	40	100	230	450
		2	15	55	130	208	342
			20	50	140	290	542
			25	60	160	330	650
			30	55	150	310	600
			35	50	140	300	550
			40	45	120	260	500
			45	40	100	230	450
			50	60	160	330	650
			60	55	150	310	600
			70	50	140	300	550
			80	45	120	260	500
			90	40	100	230	450
			100	40	100	230	450
Макс. мгновенный крутящий момент	Н.М.	1,2	3~100	в 3 раза больше выходного крутящего момента
Макс. радиальное усилие	Н	1,2	3~100	2800	4900	7000	11000
Макс. осевое усилие	Н	1,2	3~100	3500	7500	9000	18000
Обратный клиренс	минута дуги	1	3~10	≤3	≤3	≤3	≤3
Обратный клиренс	минута дуги	2	15~100	≤5	≤5	≤5	≤5
Макс. выходная скорость	мин-1	1,2	3~100	4500	4500	4500	4500
Рекомендуемая скорость ввода	мин-1	1,2	3~100	3000	3000	3000	3000
