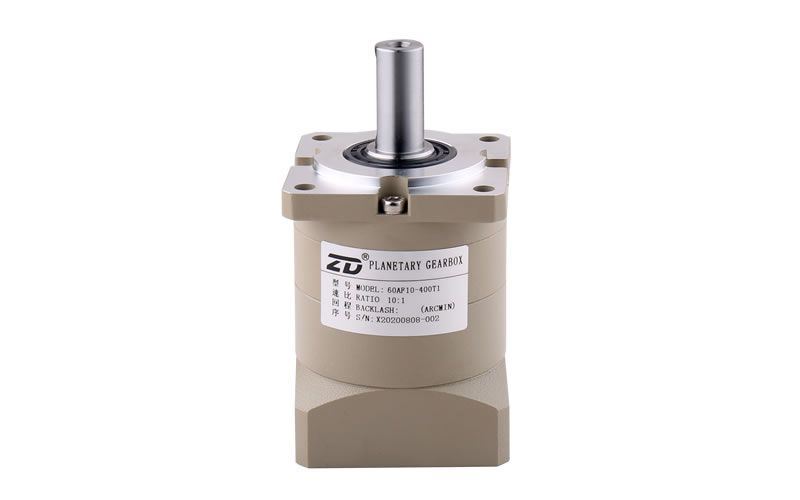

- Планетарный редуктор с винтовой передачей AF

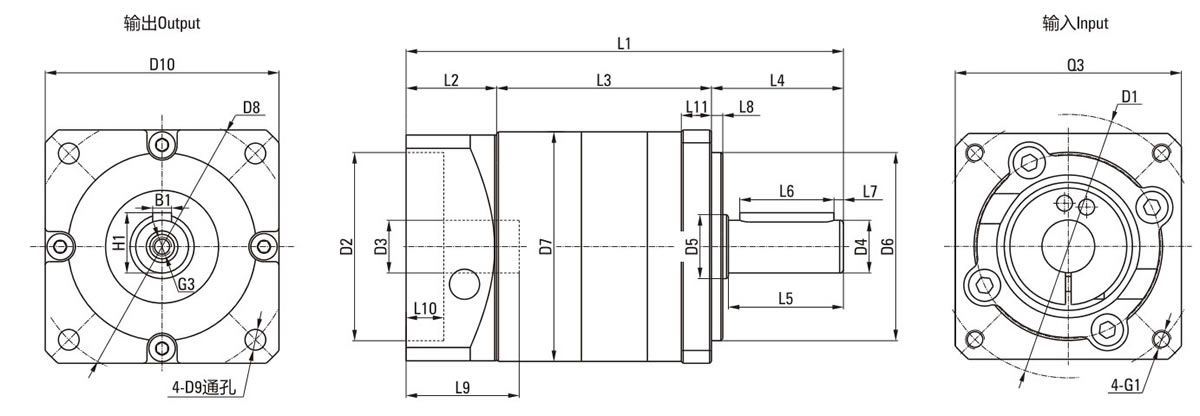

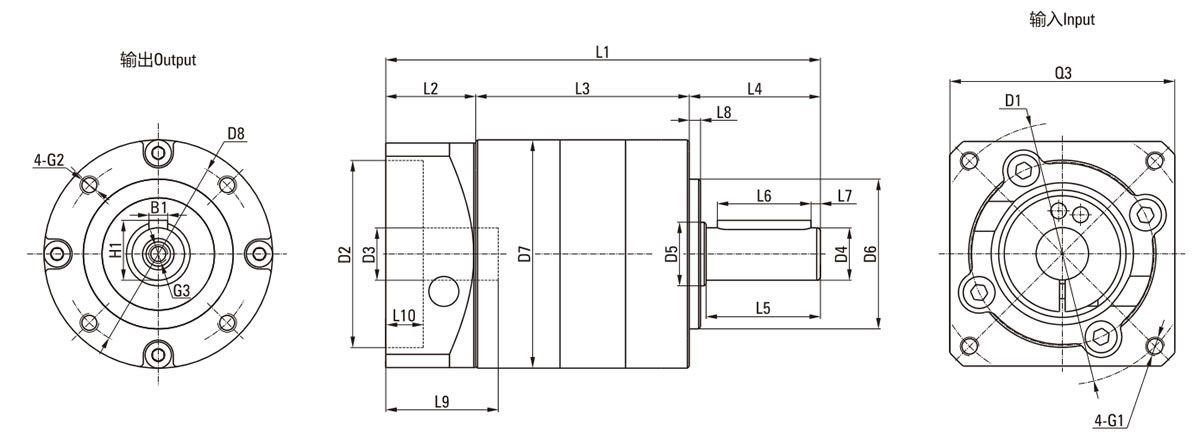

| Модель | ||||||||
| Количество ступеней | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
| Общая длина L1 | 116 | 126 | 151 | 165.5 | 196 | 207 | 284.5 | 323 |
| Длина корпуса L3 | 57 | 67 | 77.3 | 91.8 | 93 | 104 | 131.5 | 170 |
| Выход | ||||||||
| Длина вала от выхода L4 | 35 | 40 | 55 | 87 | ||||
| Длина вала от патрубка L5 | 30.5 | 36 | 50 | 80 | ||||
| Длина ключевого поля L6 | 25 | 28 | 40 | 70 | ||||
| Расстояние от конца вала L7 | 2.5 | 4 | 5 | 5 | ||||
| Длина патрубка L8 | 3 | 3 | 4 | 5 | ||||
| Толщина выходного фланца L11 | 8 | 10 | 16 | 15 | ||||
| Диаметр выходного вала D4 | φ14h7 | φ20h7 | φ25h7 | φ40H7 | ||||
| Диаметр основания вала D5 | φ20 | φ30 | φ40 | φ45 | ||||
| Диаметр патрубка D6 | φ50h7 | φ80h7 | φ110h7 | φ130H7 | ||||
| Диаметр корпуса D7 | φ61 | φ90 | φ115 | φ160 | ||||
| Окружность центра отверстия D8 | φ70 | φ100 | φ130 | φ185/φ200 | ||||
| Монтажное отверстие D9 | φ5.5 | φ6.5 | φ8.5 | φ11/φ13.5 | ||||
| Окружность центра отверстия D10 | 62 | 90 | 115 | 160/175 | ||||
| Ширина ключевого поля В1 | 5 | 6 | 8 | 12 | ||||
| Высота ключевого поля В1 | 16 | 22.5 | 28 | 43 | ||||
| Центральное отверстие для винта G3 | M5X15 | M6X18 | M10X22 | M12X25 | ||||
| Вход | ||||||||
| Длина фланца двигателя L2 | 24 | 33.7 | 48 | 66 | ||||
| Длина вала двигателя L9 | 30 | 40 | 58 | 79 | ||||
| Глубина расположения двигателя L10 | 10 | 10 | 10 | 10 | ||||
| Окружность отверстия D1 | φ70 | φ90 | φ145 | φ200 | ||||
| Диаметр патрубка D2 | φ50G7 | φ70G7 | φ110G7 | φ114.3G7 | ||||
| Диаметр входного вала D3 | ≤14G7 | ≤19G7 | ≤24G7 | ≤35G7 | ||||
| Монтажная резьба × Глубина G1 | M4X10 | M5X12 | M8X21 | M12X25 | ||||
| Входной фланец Q3 | 60 | 80 | 130 | 175 | ||||
