Планетарный редуктор с винтовой передачей AE

Планетарный редуктор с винтовой передачей AE

Области применения
  • Оборудование для разделения отдельных изделий
  • Конвейеры для взвешивания
Отправить запрос Скачать PDF

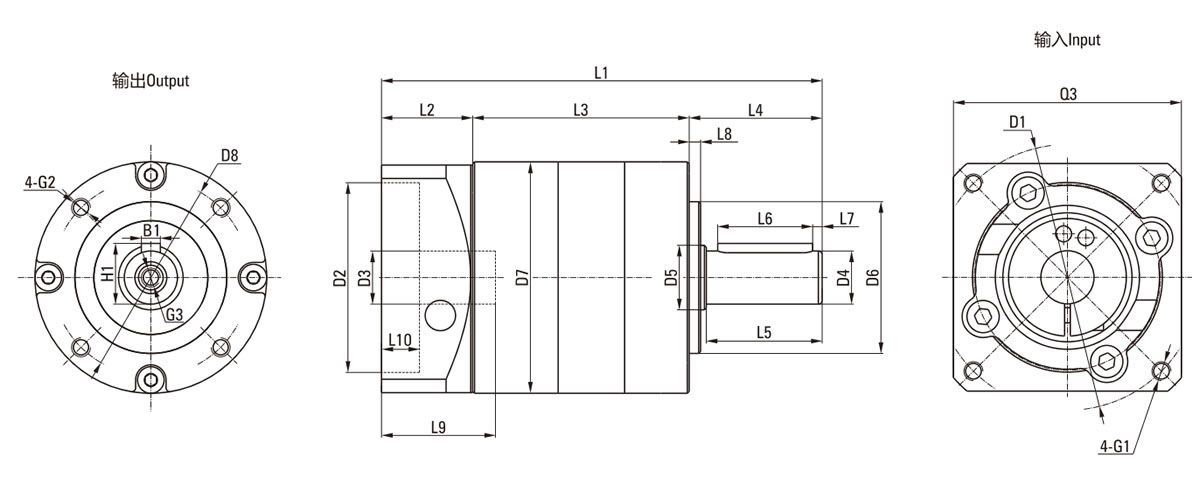

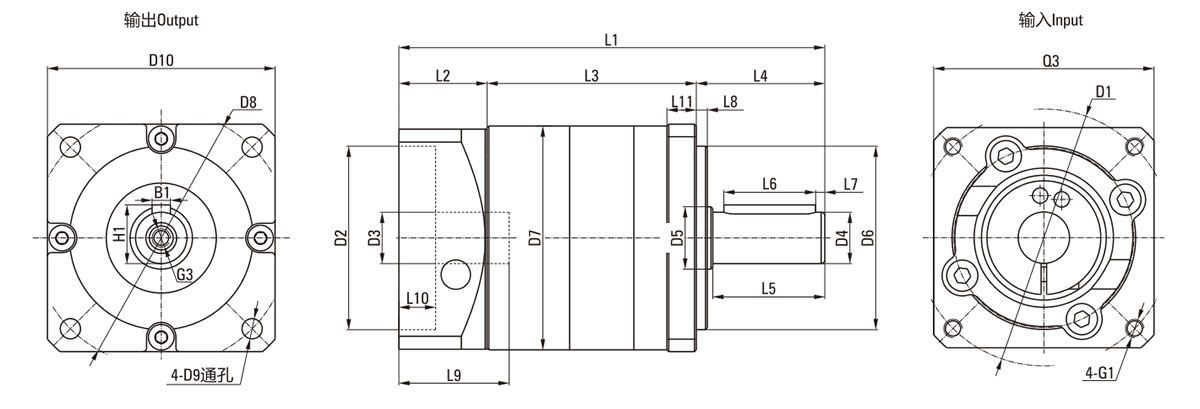

Технические характеристики
Единица измерения: мм
Модель 60AE 90AE 120AE
Количество ступеней 1 2 1 2 1 2
Общая длина L1 213 246.5 288.5 331.5 316.5 364.5
Длина корпуса L3 77.5 111 102.5 145.5 121.5 169
Выход
Длина вала от выхода L4 64.5 87 90
Длина вала от патрубка L5 58 80 82
Длина ключевого поля L6 50 70 70
Расстояние от конца вала L7 4 5 6
Длина патрубка L8 4 5 6
Вход
Длина фланца двигателя L2 71 100 105
Длина вала двигателя L9 58 79 82
Глубина расположения двигателя L10 10 10 8
