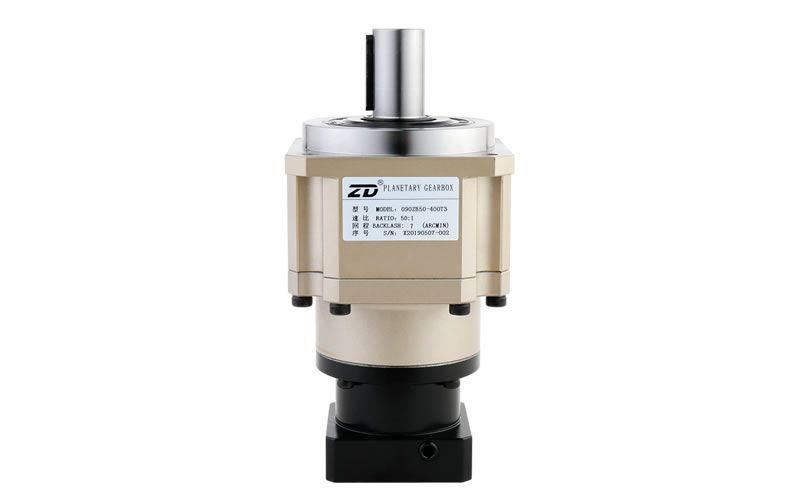

Планетарный редуктор с винтовой передачей ZB

Планетарный редуктор с винтовой передачей ZB

Области применения
  • Специализированные редукторы для AGV-тележек
  • Лазерные станки для резки
  • Оборудование с круговыми направляющими
  • Летающие пилы
  • Гибочные станки
Отправить запрос Скачать PDF

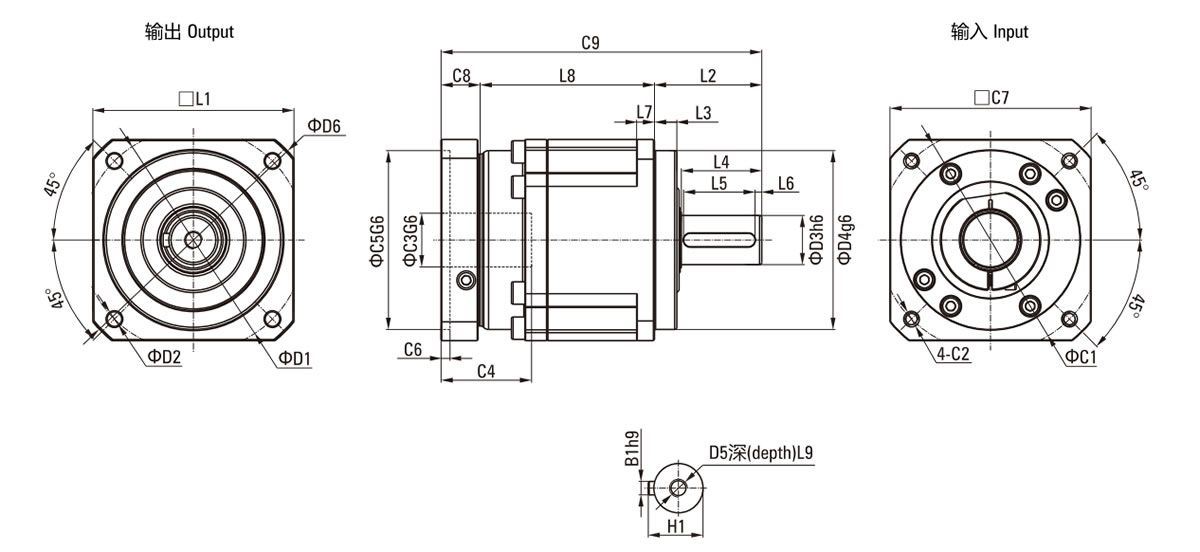

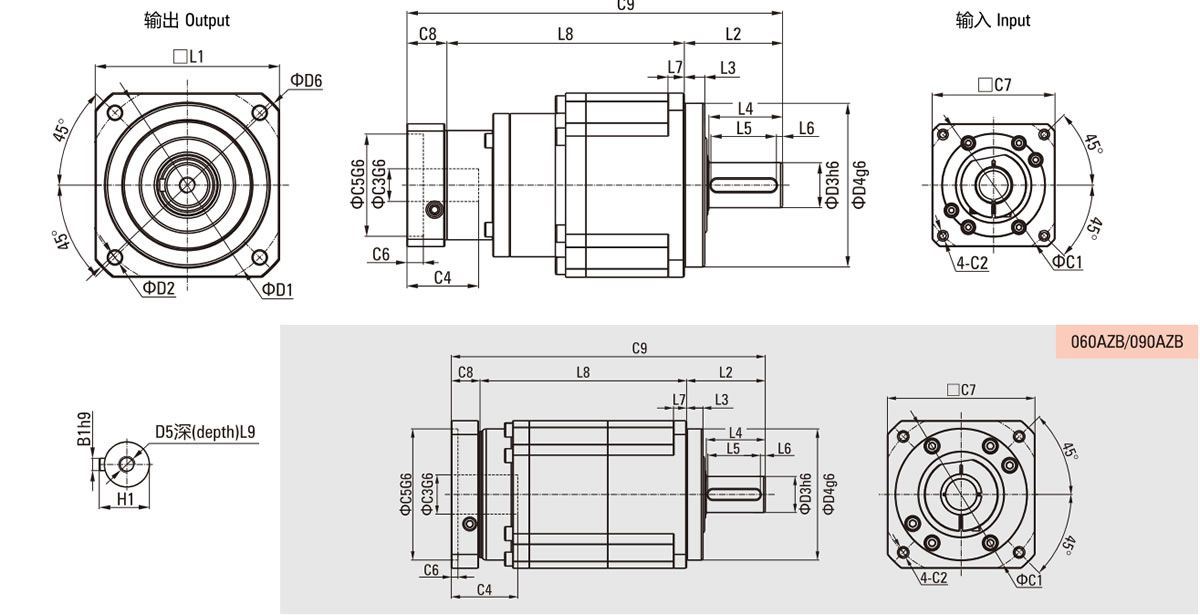

Технические характеристики
Единица измерения: мм
Габариты 042ZB 060ZB 090ZB 115ZB 142ZB 180ZB 220ZB
D1 50 70 100 130 165 215 250
D2 3.4 5.5 6.6 9 11 13 17
D3 13 16 22 32 40 55 75
D4 35 50 80 110 130 160 180
D5 M4×0.7P M5×0.8P M8×1.25P M12×1.75P M16×2P M20×2.5P M20×2.5P
D6 56 80 116 152 185 240 292
L1 42 60 90 115 142 180 220
L2 26 37 48 65 97 105 138
L3 5.5 7 10 12 15 20 30
L4 1 28 35.5 51 79 82 105
L5 16 25 32 40 70 70 90
L6 2 2 2 5 4 6 7
L7 4 6 8 10 15 20 25
L8 58.5 102.5 116 126 169.5 207.5 215
Технические характеристики
Технические характеристики
