Планетарный редуктор

Планетарный редуктор представляет собой широко используемый редуктор, который состоит из нескольких компонентов, включая внешний корпус, внутренний корпус, планетарное колесо, входной и выходной вал, а также уплотнения и сопутствующие аксессуары. Благодаря простой конструкции, высокой эффективности и исключительной долговечности планетарные редукторы широко используются в качестве основного механического трансмиссионного устройства в транспортных средствах, сельскохозяйственных машинах, промышленных роботах, печатных машинах и т.д.

  • Главная
  • Продукция
  • Планетарный редуктор

Наша планетарная коробка передач состоит из внешнего корпуса, внутренней оболочки, планетарных шестерен, планетарных валов, входного и выходного валов, а также трансмиссионного масла и уплотнений. Благодаря простой конструкции, превосходной эффективности и долговечности этот редуктор является предпочтительным выбором для различных механических применений, от автомобильной и сельскохозяйственной техники до робототехнических систем.
Принцип работы планетарного редуктора прост. Генерируемый двигателем крутящий момент с высокой скоростью преобразуется в крутящий момент с низкой скоростью посредством движения планетарных шестерен. Эти шестерни вращаются вокруг неподвижного планетарного вала, закрепленного на внутренней оболочке. При приведении в действие входным валом эти планетарные шестерни вращаются быстро из-за своего малого диаметра, обеспечивая снижение скорости выходного вала по сравнению с входным валом.

Технические характеристики
  • Размер рамы: 40–190 мм
  • Коэффициенты сокращений: 3-100k
  • Люфт: 3-18 угловых минут
Компания Zhongda предлагает два типа планетарных редукторов: один с прямыми шестернями, другой с косозубыми. Вот что их отличает:
  • Качество зацепления шестерен.
    Прямые шестерни включаются и выключаются напрямую, что приводит к увеличению ударной силы при переходах. В то время как косозубые шестерни включаются постепенно, переходя от короткого контакта к длинному и обратно, что приводит к уменьшению ударной силы и более плавному зацеплению.
  • Коэффициент перекрытия.
    Косозубые шестерни имеют больший коэффициент перекрытия, чем прямые шестерни, что обеспечивает превосходную несущую способность.
  • Трансмиссия.
    Линия зацепления косозубых шестерен расположена под углом, а линия зацепления прямых шестерен проходит параллельно оси шестерни, что делает косозубые шестерни менее склонными к ошибкам зацепления.
  • Уровень шума и вибрации.
    Планетарные редукторы с прямыми шестернями могут вызывать вибрацию. Редукторы с косозубыми шестернями обеспечивают снижение уровня шума и вибрации.
  • Внешний вид.
    Косозубые шестерни имеют шахматное расположение по сравнению с цилиндрическими шестернями, тогда как прямые шестерни выравниваются без смещения.
  • Планетарная опора рамы.
    Редукторы с косозубыми шестернями требуют двойной опорной конструкции. Их подшипники и корпуса шестерен встроенные, что требует точного выравнивания.
    В прямых шестернях могут использоваться как двойные, так и одиночные опорные конструкции. Использование только одной точки опоры может привести к отклонению механизма, что со временем приведет к увеличению уровня шума и трения.
  • Точность.
    Планетарные редукторы с косозубыми шестернями обеспечивают более высокую точность по сравнению с их аналогами с прямыми шестернями. Хотя косозубые шестерни могут создавать осевые силы, которых нет в прямых шестернях, преимущества, которые они предлагают с точки зрения снижения вибрации и прочности, намного перевешивают недостатки, связанные с осевым усилием и немного более высокими производственными затратами.

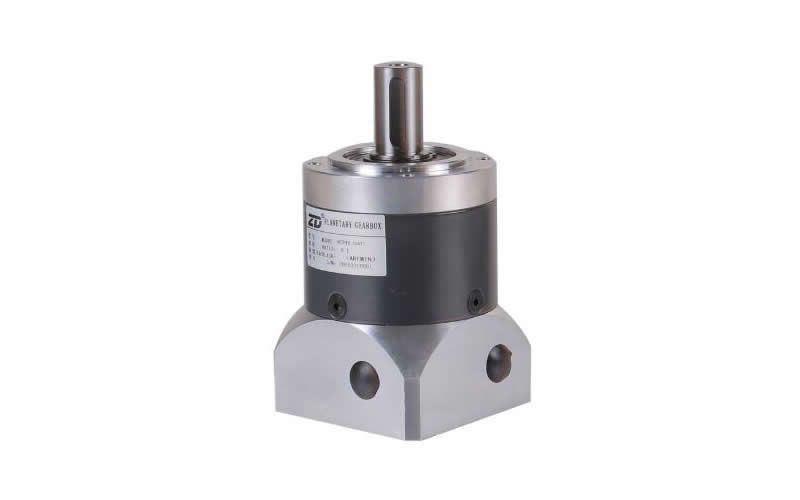

Планетарный редуктор (с прямозубой передачей)
Планетарный редуктор (с прямозубой передачей)

Планетарный редуктор с цилиндрической шестерней предлагает широкий диапазон передаточных чисел, вплоть до 512. Мы предлагаем несколько серий планетарных редукторов с цилиндрической шестерней, таких как ZDE, ZDF, ZDS, ZDWE и ZDWF, для удовлетворения потребностей клиентов.

Подробнее

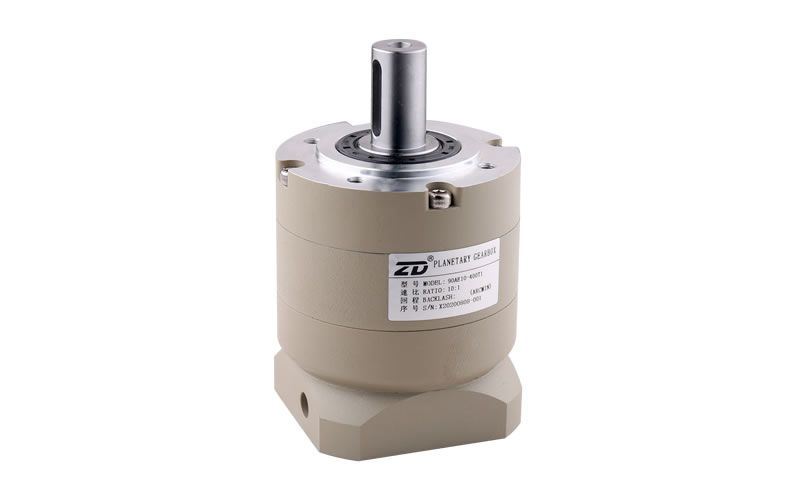

Планетарный редуктор (шестерня со спиральными зубьями)
Планетарный редуктор (шестерня со спиральными зубьями)

Планетарный редуктор с косозубой передачей доступен в сериях ZPG, ZRS, ZB, ZE, ZBR, HD, HDR, ZBE, ZBF, AE, AF, ZDR, ZR и обеспечивает чрезвычайно высокую точность.

Подробнее
Производство
Производство
Производство
Производство

Компания постоянно инвестирует в внедрение передового международного производственного и испытательного оборудования. Zhongda создала комплексную производственную систему, включающую:

Оборудование для обработки зубчатых передач, представленное японскими станками Mitsubishi и немецкими KAPP.
Оборудование для обработки корпусов, преимущественно от японских производителей MAKINO и Mazak.
Оборудование для обработки двигателей, включая оборудование AIDA и NITTOKU из Японии.
Оборудование для инспекции продукции, такое как немецкие Zeiss и Klingelnberg.
Рекомендуемые продукты

Наш ассортимент компонентов для промышленной автоматизации

Циклоидальный мотор-редуктор
Информация о продукции
Циклоидальный мотор-редуктор Роботизированные циклоидальные редукторы являются сердцем шарнирных роботов и важнейшим компонентом автоматизированного оборудования, такого как промышленное оборудование, медицинское оборудование и автоматизированные тележки AGВ.
Умная логистика
Информация о продукции
Умная логистика Ведущее колесо и двигатель рулевого управления с гидроусилителем — две важные детали, используемые в сфере интеллектуальной логистики.
Драйвер двигателя и контроллер
Информация о продукции
Драйвер двигателя и контроллер Ведущее колесо и двигатель рулевого управления с гидроусилителем — две важные детали, используемые в сфере интеллектуальной логистики.
Промышленные роботы
Информация о продукции
Промышленные роботы Компания Zhongda имеет более чем 20-летний опыт создания компонентов для промышленных роботов и роботов с шарнирно-сочлененной манипулятором. Наше решение «Полуробот» обладает всем ...
Мотор-редуктор переменного тока
Информация о продукции
Мотор-редуктор переменного тока Мотор-редуктор переменного тока — это небольшой двигатель переменного тока, оснащенный прецизионным миниатюрным редуктором, установленным на компактном двигателе.
Мотор-редукторы постоянного тока
Информация о продукции
Мотор-редукторы постоянного тока Мотор-редуктор постоянного тока представляет собой комбинацию прецизионного миниатюрного редуктора и компактного электродвигателя.
Бесщеточные мотор-редукторы постоянного тока
Информация о продукции
Бесщеточные мотор-редукторы постоянного тока Конструкция бесщеточных двигателей отличается от конструкции традиционных щеточных двигателей.
Планетарные мотор-редукторы постоянного тока
Информация о продукции
Планетарные мотор-редукторы постоянного тока Планетарные мотор-редукторы постоянного тока доступны в виде щеточного планетарного мотор-редуктора постоянного тока (двигателя с угольной щеткой) и бесщеточного планетарного мотор-редуктора постоянного тока.
Мотор-барабаны
Информация о продукции
Мотор-барабаны Мотор-барабан представляет собой приводной агрегат, который объединяет двигатель с коробкой передач, заключенной во внешний корпус.
Малый мотор-редуктор переменного тока
Информация о продукции
Малый мотор-редуктор переменного тока Наш небольшой мотор-редуктор переменного тока, известный своей тихой работой, длительным сроком службы и компактной конструкцией, может работать от 100 до 3700 Вт, совместим как с однофазным, так и с трехфазным переменным током.
Гипоидный мотор-редуктор F2/F3
Информация о продукции
Гипоидный мотор-редуктор F2/F3 Гипоидный мотор-редуктор Zhongda серии F2/F3 представляет собой комбинацию электродвигателя и гипоидного редуктора, отличающуюся бесшумной работой турбинных червячных редукторов и эффективностью конических редукторов. Гипоидный мотор-редуктор F2/F3 подходит для сред, требующих приводов небольшой мощности для работы в ограниченном пространстве.
Планетарный редуктор
Информация о продукции
Планетарный редуктор Планетарный редуктор представляет собой широко используемый редуктор, который состоит из нескольких компонентов, включая внешний корпус, внутренний корпус, планетарное колесо, входной и выходной вал, а также уплотнения и сопутствующие аксессуары.
