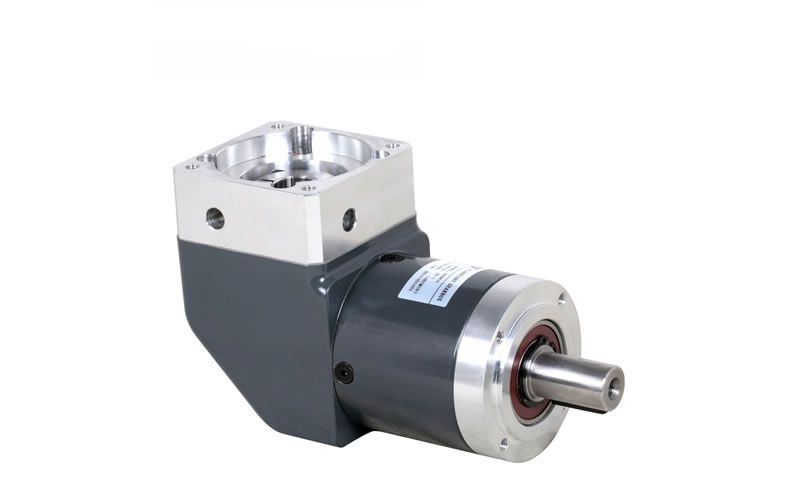

Планетарный редуктор (с прямозубой передачей), ZDWE

Планетарный редуктор (с прямозубой передачей), ZDWE

Отправить запрос Скачать PDF

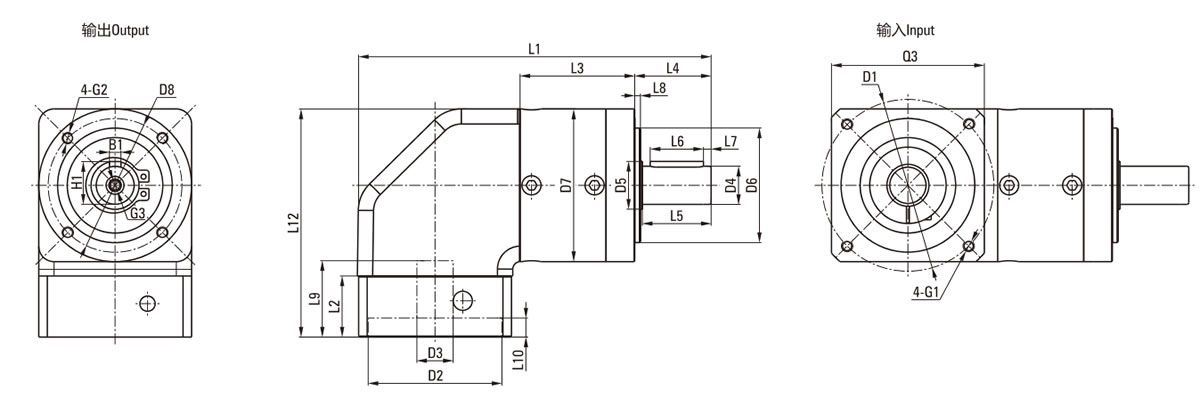

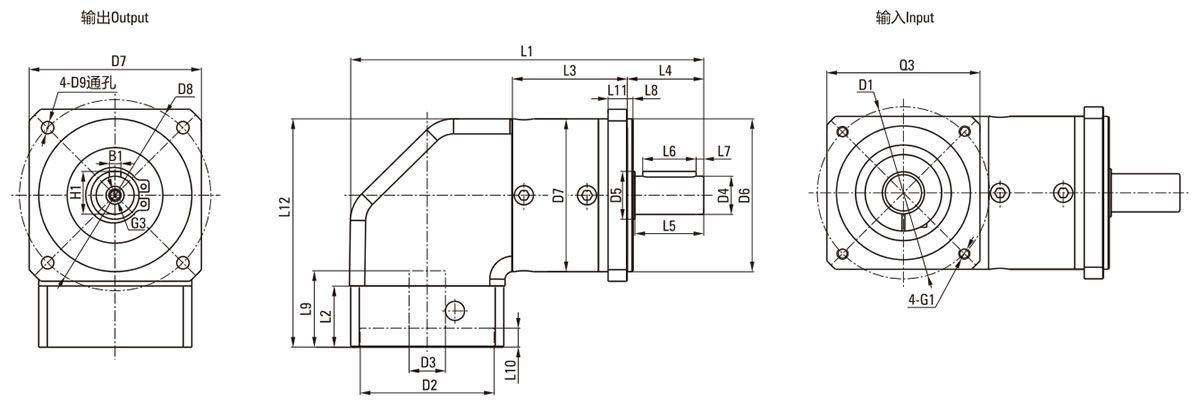

Технические характеристики
Единица измерения: мм
Модель 60ZDWE 80ZDWE 120ZDWE 160ZDWE
Количество ступеней 1 2 3 1 2 3 1 2 3 1 2
Общая длина L1 150 163 176 184.5 202.5 220 249.2 277 304.5 380 423.5
Длина корпуса L3 46.5 59.5 72.5 60 78 95.5 73.7 101.5 129 141 184.5
Выход
Длина вала от выхода L4 35 40 55 87
Длина вала от патрубка L5 30.5 36 50 80
Длина ключевого поля L6 25 28 40 70
Расстояние от конца вала L7 2.5 4 5 5
Длина патрубка L8 3 3 4 5
Вход
Длина фланца двигателя L2 20 32 38 66
Длина вала двигателя L9 30 40 58 81
Глубина расположения двигателя L10 5 10 10 10
Технические характеристики
Технические характеристики
Другие продукты
Планетарный редуктор (с прямозубой передачей), ZDE Планетарный редуктор (с прямозубой передачей), ZDE
Планетарный редуктор (с прямозубой передачей), ZDF Планетарный редуктор (с прямозубой передачей), ZDF
Планетарный редуктор (с прямозубой передачей), ZDS Планетарный редуктор (с прямозубой передачей), ZDS
Планетарный редуктор (с прямозубой передачей), ZDWE Планетарный редуктор (с прямозубой передачей), ZDWE
Планетарный редуктор (с прямозубой передачей), ZDWF Планетарный редуктор (с прямозубой передачей), ZDWF
Производство
Производство
Производство
Производство

Компания постоянно инвестирует в внедрение передового международного производственного и испытательного оборудования. Zhongda создала комплексную производственную систему, включающую:

Оборудование для обработки зубчатых передач, представленное японскими станками Mitsubishi и немецкими KAPP.
Оборудование для обработки корпусов, преимущественно от японских производителей MAKINO и Mazak.
Оборудование для обработки двигателей, включая оборудование AIDA и NITTOKU из Японии.
Оборудование для инспекции продукции, такое как немецкие Zeiss и Klingelnberg.
