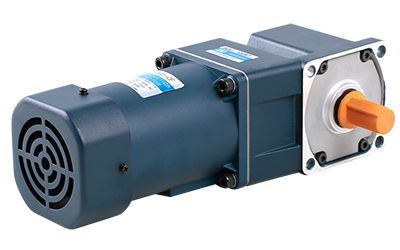

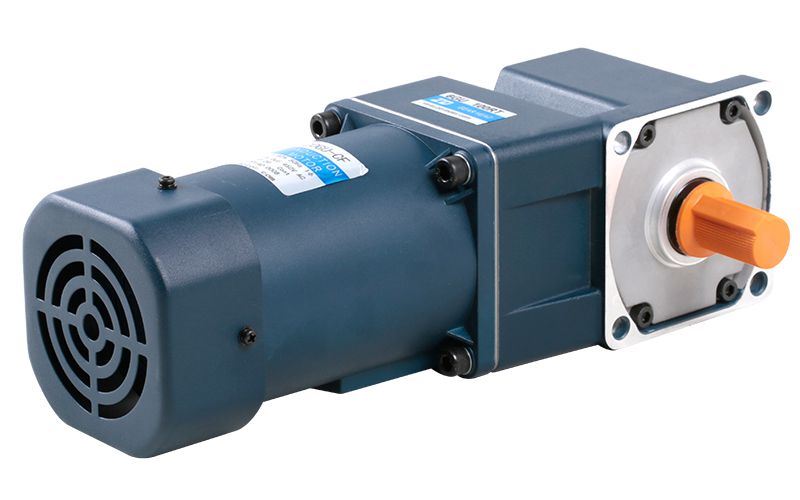

Асинхронный двигатель, 104мм 120Вт

Отправить запрос

Технические характеристики

Модель	Выходная мощность, Вт	Напряжение, В	Частота, Гц	Ток, А	Пусковой крутящий момент, мН.м	Номинальный крутящий момент, м Нм	Номинальная скорость, об/мин	Конденсатор, мкФ
6IK120GU-AF	120	1 фаза, 100	50	2.10	600	930	1250	30
			60	2.50		750	1550
6IK120GU-EF	120	1 фаза, 110	60	1.70	600	750	1550	20
		1 фаза, 120		1.80
6IK120GU-CF	120	1 фаза, 220	50	0.95	750	930	1250	8.0
		1 фаза, 230
6IK120GU-HF	120	1 фаза, 220	60	0.95	700	750	1550	8.0
		1 фаза, 230		1.00
6IK120GU-SF	120	3 фазы, 220	50	0.75	2200	890	1300	-
			60	0.70	2000	730	1600
6IK120GU-S3F	120	3 фазы, 380	50	0.43	2200	890	1300	-
			60	0.40	2000	730	1600

Таблица крутящих моментов мотор-редуктора Единица измерения крутящего момента: Нм

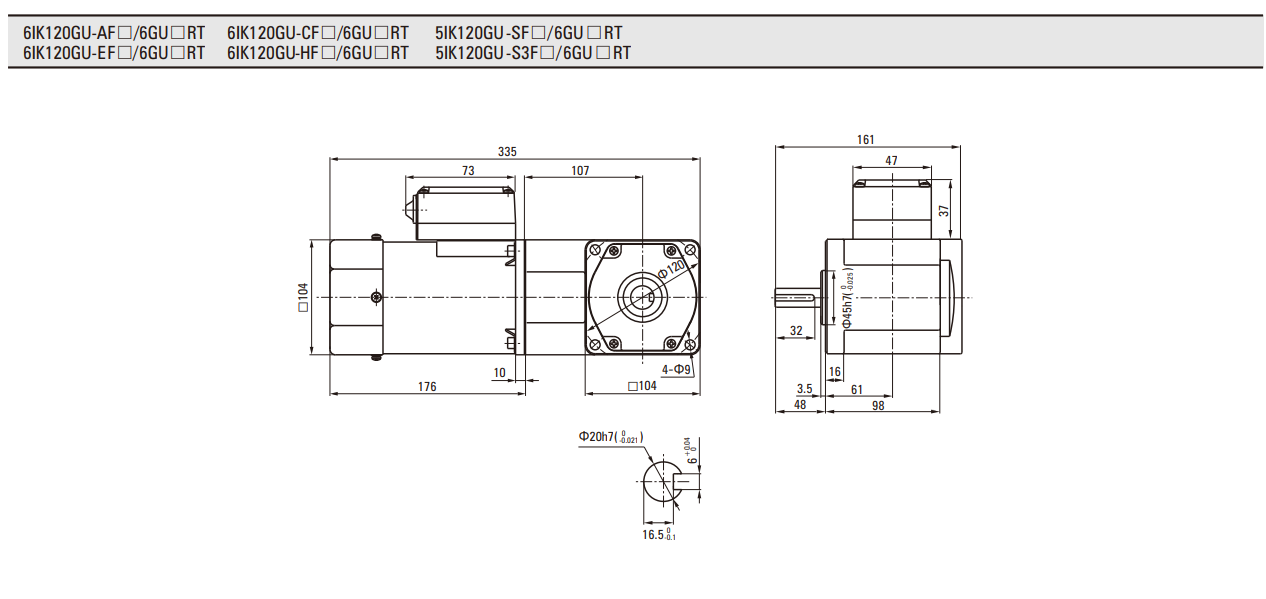

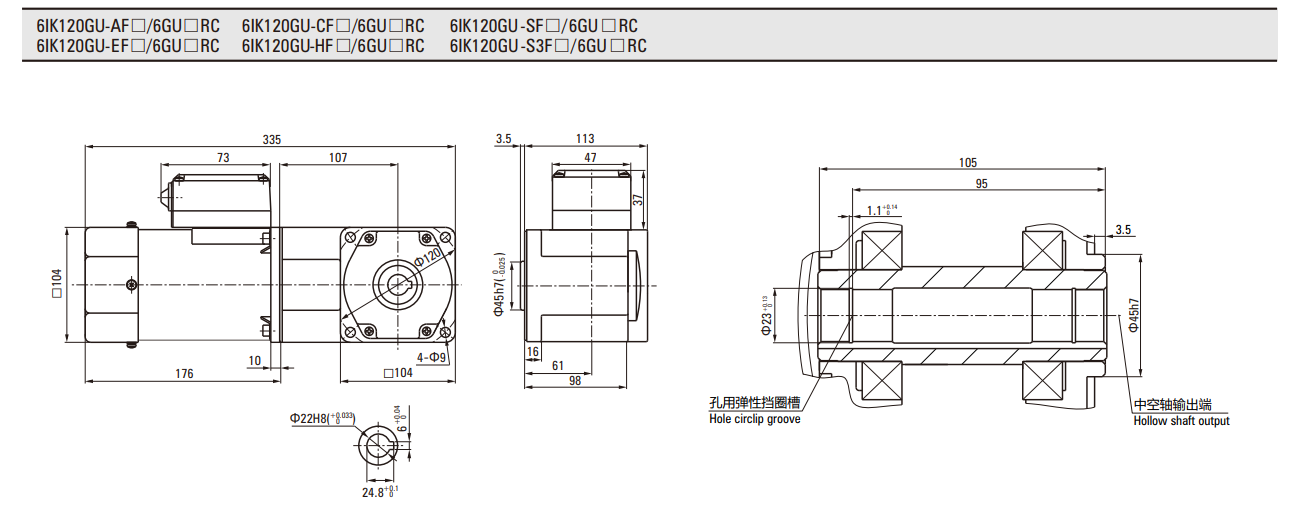

Прямой угол
Параллельный вал

Двигатель/редуктор		Передаточное число		7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180
		Скорость, об/мин	50Гц	200	166	120	100	83	60	50	42	30	25	20	16	15	12	10	8
		Скорость, об/мин	60Гц	240	200	144	120	100	72	60	50	36	30	24	20	18	15	12	10
6IK120GU-AF 6IK120GU-EF 6IK120GU-CF 6IK120GU-HF 6IK120GU-SF 6IK120GU-S3F	6GU()RC 6GU()RT	Допуск крутящего момента	50Гц	4.26	5.68	7.89	9.47	11.4	15.8	18.9	22.7	28.4	34.1	42.6	51.1	56.8	60.0	60.0	60.0
	6GU()RC 6GU()RT	Допуск крутящего момента	60Гц	3.44	4.58	6.36	7.64	9.16	12.7	15.3	18.3	22.9	27.5	34.4	41.2	45.8	55.0	60.0	60.0

Скачать PDF

Двигатель/редуктор	Передаточное число		3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
Двигатель/редуктор	Скорость, об/мин	50Гц	500	417	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12.5	10	8.3	7.5
6IK120GU-AF 6IK120GU-CF 6IK120GU-SF	6GU()K	50Гц	2.30	2.70	3.80	4.50	5.60	6.80	6.68	8.50	10.2	12.2	12.0	15.3	18.4	22.1	24.0	30.7	36.8	40.0	40.0	40.0	40.0	40.0	40.0	40.0
			23.4	27.5	38.7	45.9	57.1	69.3	68.2	86.7	104	124	123	156	187	225	245	313	375	400	400	400	400	400	400	400
			2.22	2.60	3.60	4.30	5.40	6.50	6.42	8.10	9.70	11.7	11.6	14.7	17.6	21.1	23.2	29.4	35.2	40.0	40.0	40.0	40.0	40.0	40.0	40.0
			2.40	26.5	36.7	43.8	55.0	66.3	65.6	87.6	98.8	119	118	149	179	215	236	300	359	400	400	400	400	400	400	400

Скачать PDF

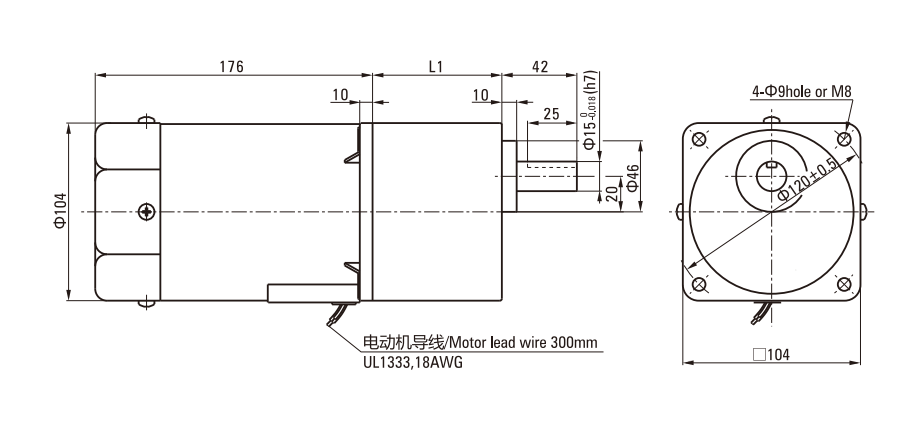

L1= 75мм
