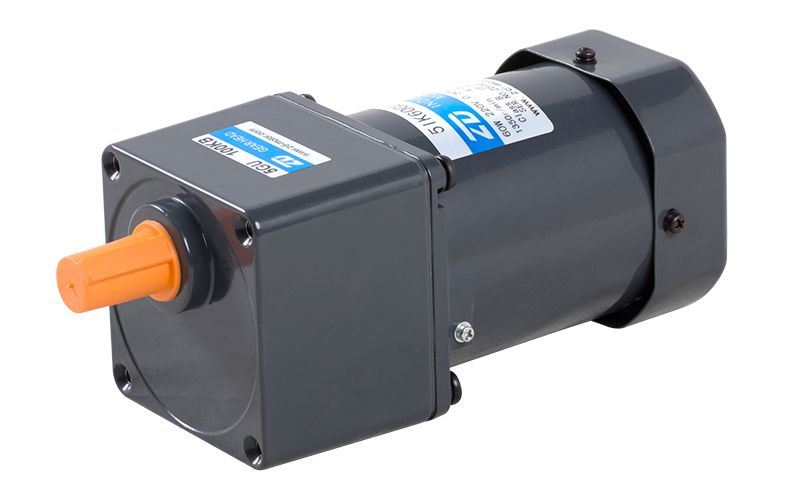

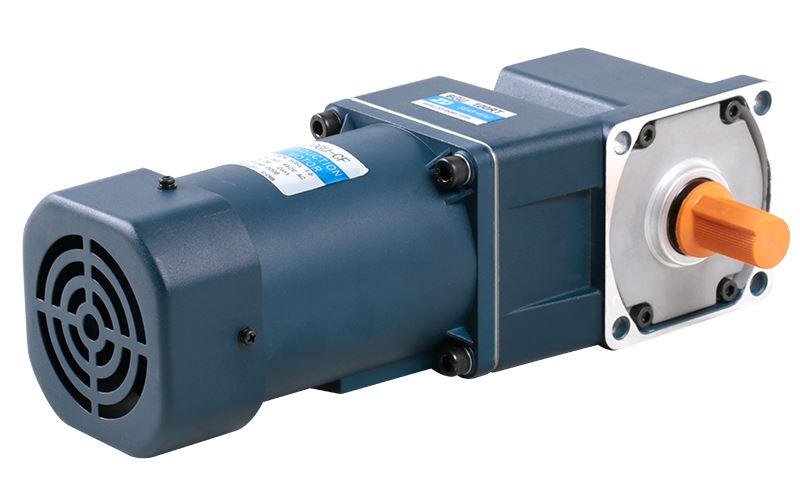

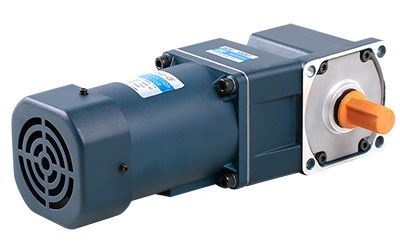

Асинхронный двигатель, 90мм 60Вт

Отправить запрос

Технические характеристики

Модель	Выходная мощность, Вт	Напряжение, В	Частота, Гц	Ток, А	Пусковой крутящий момент, мН.м	Номинальный крутящий момент, м Нм	Номинальная скорость, об/мин	Конденсатор, мкФ
5IK60GU-AF	60	1 фаза, 100	50	1.00	320	470	1250	20
			60	1.10		380	1550
5IK60GU-EF	60	1 фаза, 110	60	0.80	300	380	1550	12
		1 фаза, 120		0.85
5IK60GU-CF	60	1 фаза, 220	50	0.50	340	470	1250	4.0
		1 фаза, 230		0.55
5IK60GU-HF	60	1 фаза, 220	60	0.50	340	380	1550	4.0
		1 фаза, 230		0.55
5IK60GU-SF	60	3 фазы, 220	50	0.45	1000	470	1250	-
			60	0.40	800	380	1550
5IK60GU-S3F	60	3 фазы, 380	50	0.26	1000	470	1250	-
			60	0.23	800	380	1550

Таблица крутящих моментов мотор-редуктора Единица измерения крутящего момента: Нм

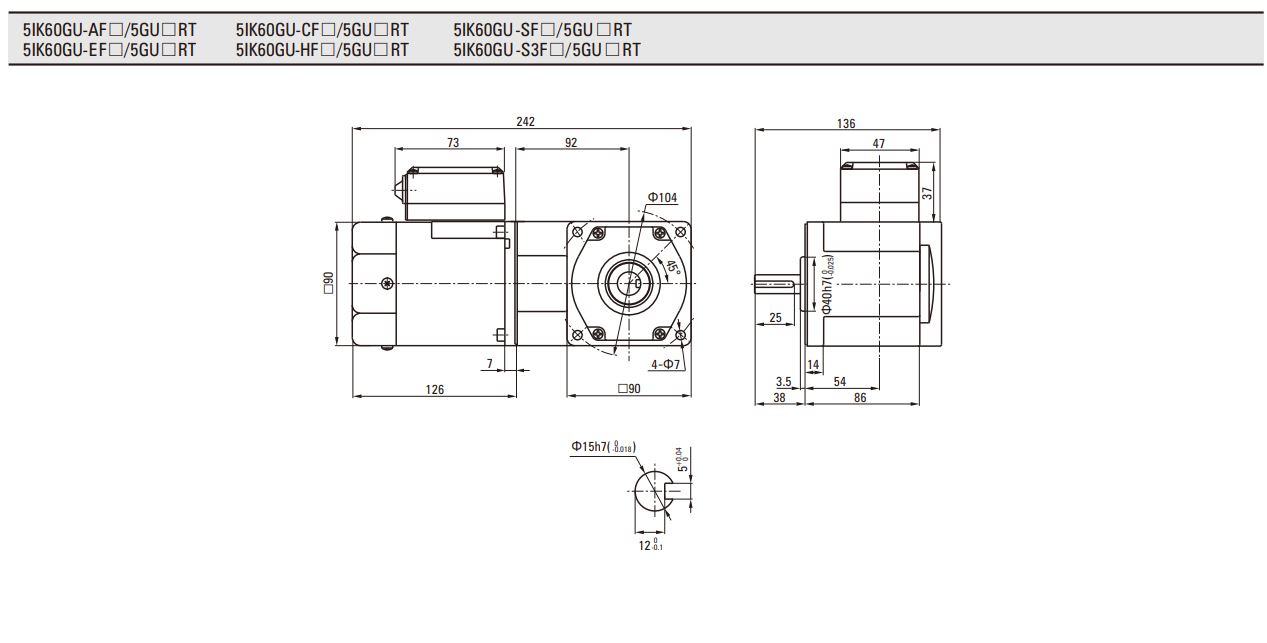

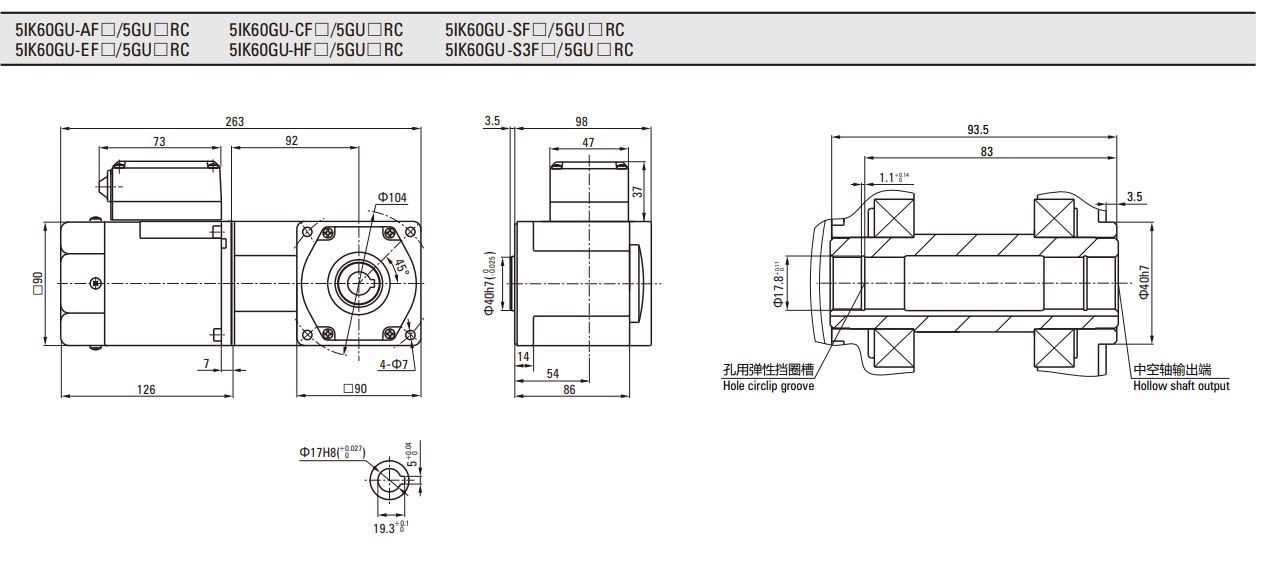

Прямой угол
Параллельный вал

Двигатель/редуктор		Передаточное число		7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180
		Скорость, об/мин	50Гц	200	166	120	100	83	60	50	42	30	25	20	16	15	12	10	8
		Скорость, об/мин	60Гц	240	200	144	120	100	72	60	50	36	30	24	20	18	15	12	10
5IK60GU-AF 5IK60GU-EF 5IK60GU-CF 5IK60GU-HF 5IK60GU-SF 5IK60GU-S3F	5GU()RC 5GU()RT	Допуск крутящего момента	50Гц	2.37	2.84	3.95	4.73	5.68	7.89	9.47	10.2	14.2	17.0	20.0	20.0	20.0	20.0	20.0	20.0
	5GU()RC 5GU()RT	Допуск крутящего момента	60Гц	1.91	2.29	3.18	3.82	4.58	6.36	7.64	8.25	11.5	13.7	17.2	20.0	20.0	20.0	20.0	20.0

Скачать PDF

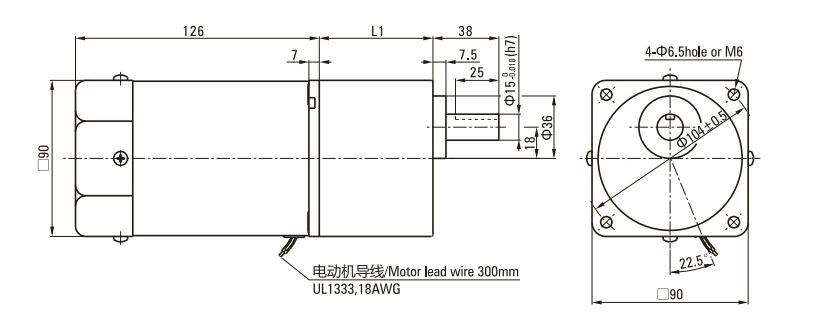

Серия GU

Скачать PDF

Двигатель/редуктор	Передаточное число		3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	Скорость, об/мин	50Гц	500	417	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12.5	10	8.3	7.5
	Скорость, об/мин	60Гц	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
5IK60GU-AF 5IK60GU-EF 5IK60GU-CF 5IK60GU-HF 5IK60GU-SF 5IK60GU-S3F	5GU()KB 5GU()K	50Гц	1.10	1.40	1.90	2.30	2.90	3.40	3.61	4.80	5.70	6.80	7.12	8.60	10.0	10.3	11.6	12.4	15.5	18.6	20.0	20.0	20.0	20.0	20.0	20.0
	5GU()KB 5GU()K	60Гц	0.92	1.10	1.50	1.80	2.30	2.80	3.01	3.80	4.60	5.50	5.73	6.90	8.30	8.30	9.70	10.0	12.5	15.0	18.8	20.0	20.0	20.0	20.0	20.0

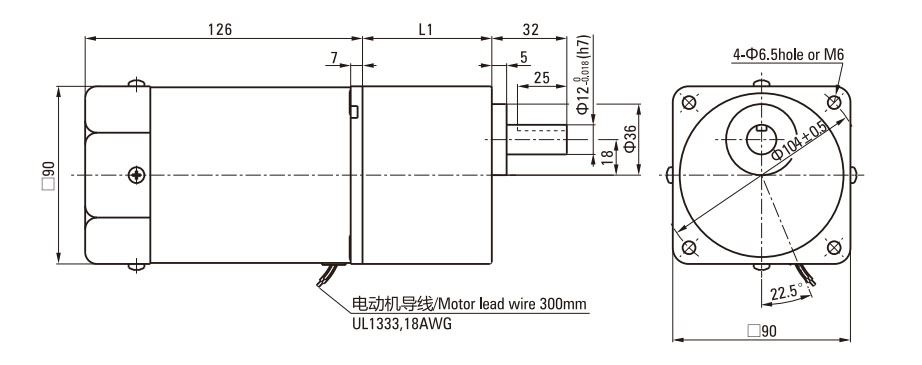

L1=65.5мм

Серия GN

Скачать PDF

Двигатель/редуктор	Передаточное число		3	3.6	5	6	7.5	9	10	2.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	Скорость, об/мин	50Гц	500	417	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12.5	10	8.3	7.5
	Скорость, об/мин	60Гц	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
5IK60GN-AF 5IK60GN-EF 5IK60GN-CF 5IK60GN-HF 5IK60GN-SF 5IK60GN-S3F	5GN()K	50Гц	1.10	1.40	1.90	2.30	2.90	3.40	3.57	4.80	5.70	6.80	7.03	8.60	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0
	5GN()K	60Гц	0.92	1.10	1.50	1.80	2.30	2.80	2.99	3.80	4.60	5.50	5.70	6.90	8.30	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0

L1=60мм
