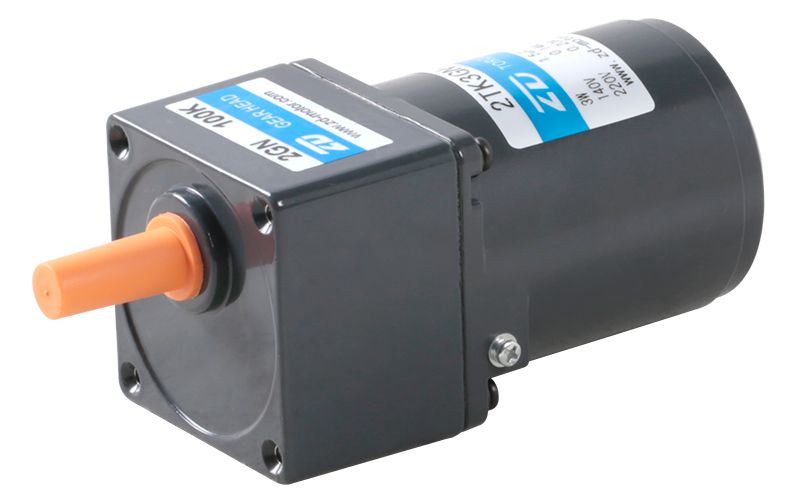

Моментный двигатель

Отправить запрос

Технические характеристики

Модель	Номинальные характеристики при заблокированном роторе	Напряжение, В	Частота, Гц	Стартовый крутящий момент, мН.м	Макс. выходная мощность, Вт	Скорость при макс. выходной мощности, Вт об/мин	Крутящий момент при макс. выходной мощности, Вт мН.м	Конденсатор, мкФ
2TK3GN-A	5 мин (непрерывно)	110	50	69	3.2	750	41	7.0/250
		60		25	1.3		16
	5 мин (непрерывно)	110	60	69	3.2	900	37	6.0/250
		60		25	1.3		11
2TK3GN-C	5 мин (непрерывно)	220	50	69	3.2	750	41	1.5/450
		140		25	1.2		16
	5 мин (непрерывно)	220	60	69	3.2	900	37	1.2/450
		140		25	1.2		11
3TK6GN-A	5 мин (непрерывно)	110	50	134	6.0	750	80	8.0/250
		60		68	2.5		36
	5 мин (непрерывно)	110	60	134	6.5	900	74	7.0/250
		60		68	2.8		30
3TK6GN-C	5 мин (непрерывно)	220	50	134	6.0	750	80	2.0/450
		140		68	2.5		36
	5 мин (непрерывно)	220	60	134	6.5	900	74	1.5/450
		140		68	2.8		30
4TK10GN-A	5 мин (непрерывно)	110	50	235	10	750	127	10.0/250
		60		74	3.0		46
	5 мин (непрерывно)	110	60	25	10	900	127	8.0/250
		60		69	3.0		38
4TK10GN-C	5 мин (непрерывно)	220	50	265	10	750	127	2.5/450
		140		98	3.0		46
	5 мин (непрерывно)	220	60	225	10	900	127	2.0/450
		140		90	3.0		38
5TK20GN-A	5 мин (непрерывно)	110	50	363	20	750	224	15.0/250
		60		137	6.0		76
	5 мин (непрерывно)	110	60	294	26	900	216	12.0/250
		60		108	6.0		64
5TK20GN-C	5 мин (непрерывно)	220	50	363	20	750	224	3.5/450
		140		137	6.0		76
	5 min continuous	220	60	294	26	900	216	3.0/450
		140		108	6.0		64

Таблица крутящих моментов мотор-редуктора Единица измерения крутящего момента: Нм

Выходная мощность используемого мотора, Вт (Тип вала шестерни)	Модель редуктора	Передаточное число
3Вт	2GN()K	3, 3.6, 5, 6, 7.5, 9, 10, 12.5, 15, 18, 20, 25, 30, 36, 40, 50, 60, 75, 90, 100, 120, 150, 180, 200
	2GN10XK (Промежуточный редуктор)
6Вт	3GN()K	3, 3.6, 5, 6, 7.5, 9, 10, 12.5, 15, 18, 20, 25, 30, 36, 40, 50, 60, 75, 90, 100, 120, 150, 180, 200
	3GN10XK (Промежуточный редуктор)
10Вт	4GN()K	3, 3.6, 5, 6, 7.5, 9, 10, 12.5, 15, 18, 20, 25, 30, 36, 40, 50, 60, 75, 90, 100, 120, 150, 180, 200
	4GN10XK (Промежуточный редуктор)
20Вт	5GN()K	3, 3.6, 5, 6, 7.5, 9, 10, 12.5, 15, 18, 20, 25, 30, 36, 40, 50, 60, 75, 90, 100, 120, 150, 180, 200
	5GN10XK (Промежуточный редуктор)

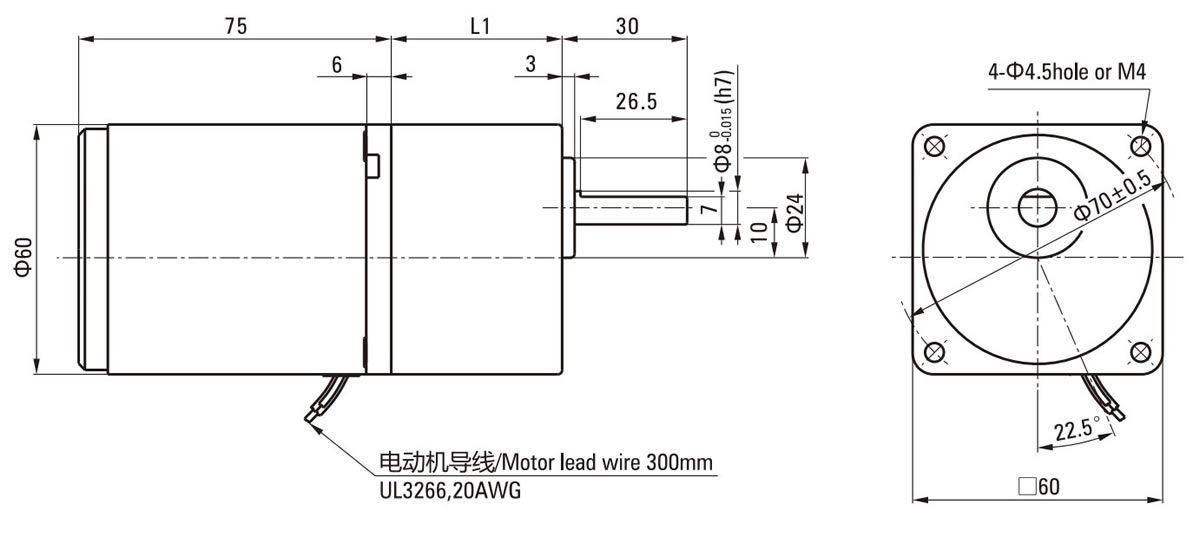

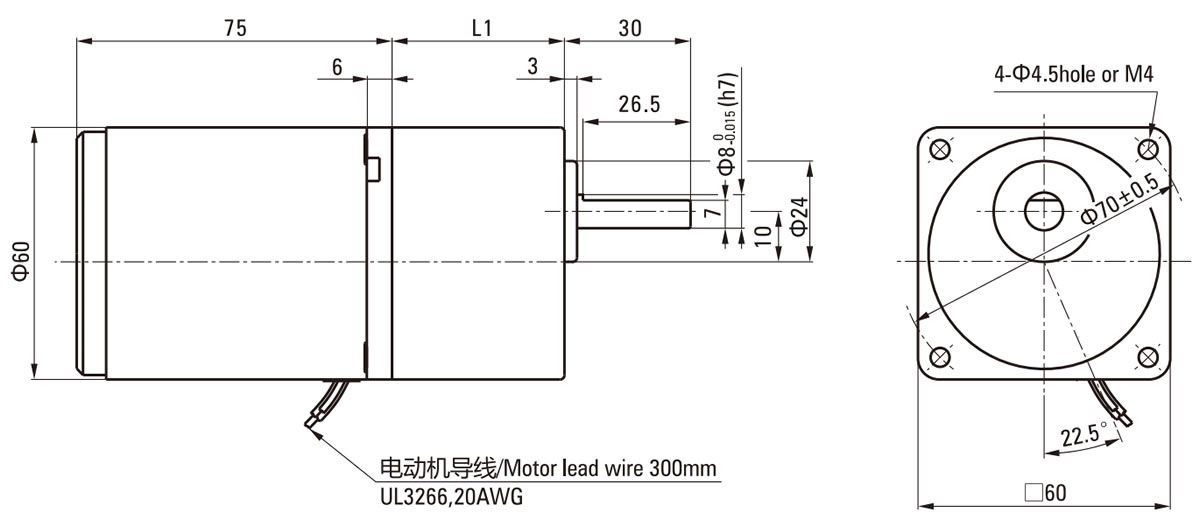

Коллекторный двигатель, 60мм 3Вт

Скачать PDF

L1=41.5

Коллекторный двигатель, 70мм 6Вт

Скачать PDF

L1=42мм

Коллекторный двигатель, 80мм 10Вт

Скачать PDF

L1=43.5мм

Коллекторный двигатель, 90мм 20Вт

Скачать PDF

L1=60мм

Области применения

Пищевая промышленнось и изготовление напитков грили для сосисок, машины для запайки стаканов с молочным чаем, льдогенераторы, автоматические машины для обжарки чая, мясорубки.

Упаковочное оборудование картонные упаковщики, машины для упаковки крафтовой бумаги.

Производство полупроводников оборудование для точной обработки и сборки.

Производство аккумуляторов системы обработки литиевых аккумуляторов.

Интралогистика конвейерные системы для логистики и складов.

Полиграфия и переплет принтеры для пластиковых стаканов, промышленные принтеры, машины для наклеивания бумаги.

Деревообрабатывающая промышленность кромкооблицовочные станки, пилы, автоматизированные линии обработки дерева.

Текстильная промышленность оборудование для текстильного производства.

Животноводство системы удаления навоза, оборудование для свиноводства, системы кормления.

Системы инспекции оборудование для досмотра и проверки безопасности.

Системы пылеудаления промышленное оборудование для удаления пыли.

Литьё под давлением вспомогательные системы для литьевых машин.

Системы контроля доступа скоростные турникеты, шлюзовые ворота.
