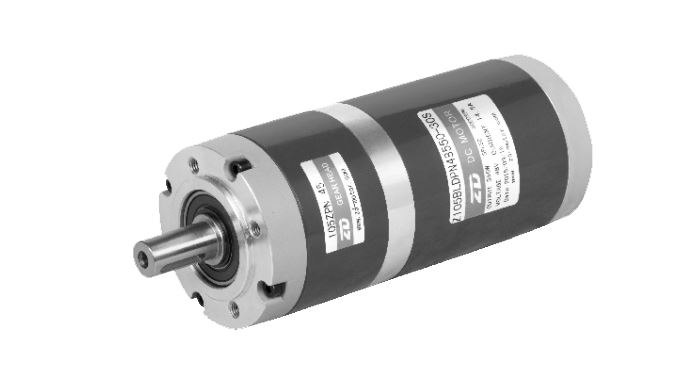

- Бесщеточный планетарный мотор-редуктор, 105мм 350Вт/550Вт/750Вт

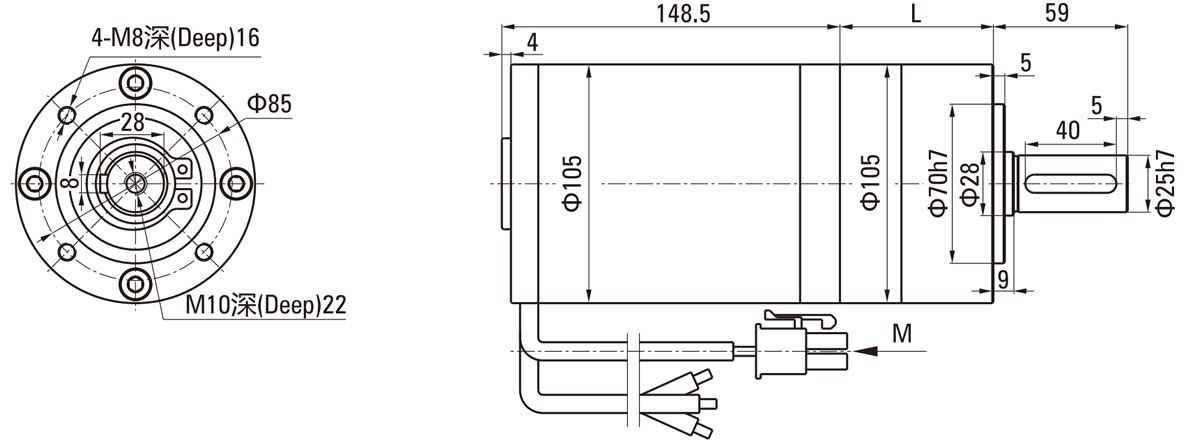

Модель мотора | Модель коробки передач | Передаточное число | Габариты (мм) | |
Z105BLDPN | 105ZPN() | Стадия 1 | 3.65~8.63 | 83.80 |
Стадия 2 | 14~58 | 114.9 | ||
Стадия 3 | 67~393 | 146.0 |
Модель мотора | Напряжение, В | Мощность, Вт | Ток без нагрузки, А | Скорость без нагрузки | Номинальный ток, А | Номинальная скорость, об/мин | Номинальный крутящий моментНм | Период эксплуатации мотора, ч |
Z105BLDPN24350-30S | 24 | 350 | 1.8 | 3500 | 18.5 | 3000 | 1.114 | 5000 |
Z105BLDPN48550-30S | 48 | 550 | 1.5 | 3500 | 14.5 | 3000 | 1.751 | 5000 |
Z105BLDPN48750-30S | 48 | 750 | 1.8 | 3600 | 19.5 | 3000 | 2.386 | 5000 |
Передаточное число | 3.65 | 5.36 | 6.55 | 8.63 | 13.53 | 18.92 | 24.65 | 28.05 | 33.92 | 44.69 | 58.22 | 67.08 | 81.11 |
Скорость работы выходного вала, об/мин | 822 | 560 | 458 | 348 | 222 | 159 | 122 | 107 | 89 | 67 | 52 | 45 | 37 |
Допуск крутящего момента, Нм | 5.75 | 8.45 | 10.32 | 13.60 | 19.19 | 26.83 | 34.96 | 39.78 | 48.10 | 63.38 | 82.57 | 85.74 | 103.67 |
Ступень | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 |
Передаточное число | 91.36 | 102.88 | 118.98 | 127.74 | 145.36 | 165.64 | 191.56 | 231.61 | 301.68 | 392.98 |
Скорость работы выходного вала, об/мин | 33 | 29 | 25 | 24 | 21 | 18 | 16 | 13 | 9.9 | 7.6 |
Допуск крутящего момента, Нм | 116.77 | 131.49 | 152.07 | 163.27 | 185.79 | 195.00 | 195.00 | 195.00 | 195.00 | 195.00 |
Ступень | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
