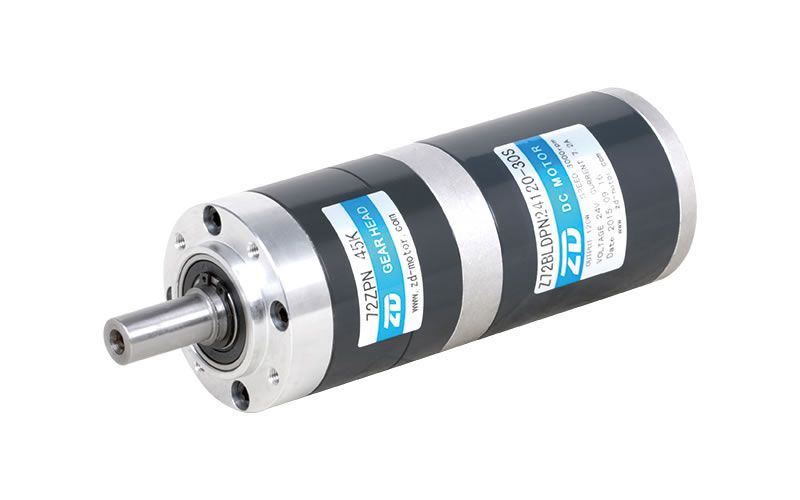

- Бесщеточный планетарный мотор-редуктор, 72мм 120Вт

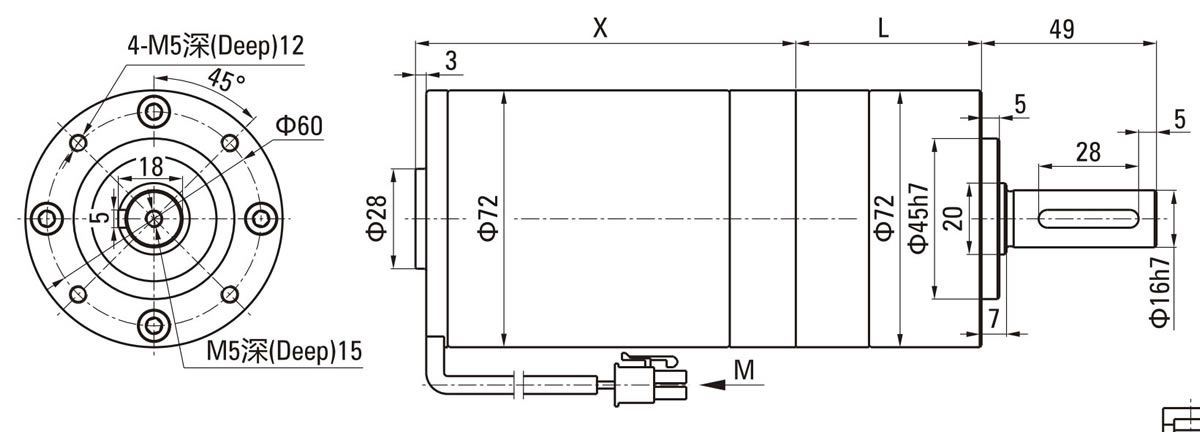

Модель мотора | Габариты, мм | Модель коробки передач | Передаточное число | Габариты (мм) |
Z72BLDPN24120-30S | 106.5 | 72PN() | 3.65~8.63 | 52.0 |
13.53~58.22 | 72.15 | |||
Z72BLDPN24150-30S | 129.5 | |||
67.08~392.98 | 92.3 |
Модель мотора | Напряжение, В | Номинальная мощность, Вт | Номинальный ток, А | Номинальная скорость, об/мин | Номинальный крутящий моментНм | Класс IP-защиты |
Z72BLDPN24120-30S | 24 | 120 | 6.6 | 3000 | 0.382 | 20 |
Z72BLDPN24150-30S | 24 | 150 | 8.5 | 3000 | 0.478 | 20 |
Передаточное число | 3.65 | 5.36 | 6.55 | 8.63 | 13.53 | 18.92 | 24.65 | 28.05 | 33.92 | 44.69 | 58.22 | 67.08 | 81.11 |
Скорость работы выходного вала, об/мин | 822 | 560 | 458 | 348 | 222 | 159 | 122 | 107 | 88 | 67 | 52 | 45 | 37 |
Допуск крутящего момента, Нм | 1.25 | 1.84 | 2.25 | 2.97 | 4.19 | 5.85 | 7.63 | 8.68 | 10.50 | 13.83 | 18.01 | 18.71 | 22.62 |
Ступень | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 |
Передаточное число | 91.36 | 102.88 | 118.98 | 127.74 | 145.36 | 165.64 | 191.56 | 231.61 | 301.68 | 392.98 |
Скорость работы выходного вала, об/мин | 33 | 29 | 25 | 23 | 21 | 18 | 16 | 13 | 10 | 8 |
Допуск крутящего момента, Нм | 25.48 | 28.69 | 33.18 | 35.62 | 40.50 | 46.19 | 53.42 | 64.59 | 84.00 | 84.00 |
Ступень | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
