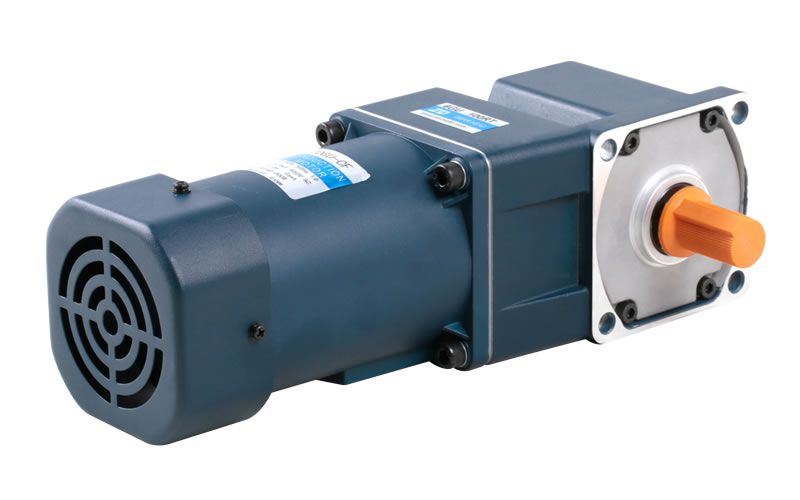

Тормозной двигатель, 90мм 60Вт

Отправить запрос

Технические характеристики

Модель	Номинальные параметры	Выходная мощность, Вт	Напряжение, В	Частота, Гц	Ток, A	Стартовый крутящий момент, мН.м	Номинальный крутящий момент, мН.м	Номинальная скорость, об/мин	Конденсатор, мкФ
5RK60GU-EFM	30 мин	60	1 фаза, 110	60	1.05	330	380	1550	15
			1 фаза, 120		0.85	380
5RK60GU-CFM	30 мин	60	1 фаза, 220	50	0.55	420	470	1250	4.5
			1 фаза, 230		0.60	460
5RK60GU-HFM	30 мин	60	1 фаза, 220	60	0.55	420	380	1550	4.5
			1 фаза, 230		0.60	460
5RK60GU-SFM	30 мин	60	3 фазы, 220	50	0.45	1000	470	1250	-
				60	0.40	800	380	1550
5RK60GU-S3FM	30 мин	60	3 фазы, 380	50	0.26	1000	470	1250	-
				60	0.23	800	380	1550

Таблица крутящих моментов мотор-редуктора Единица измерения крутящего момента: Нм

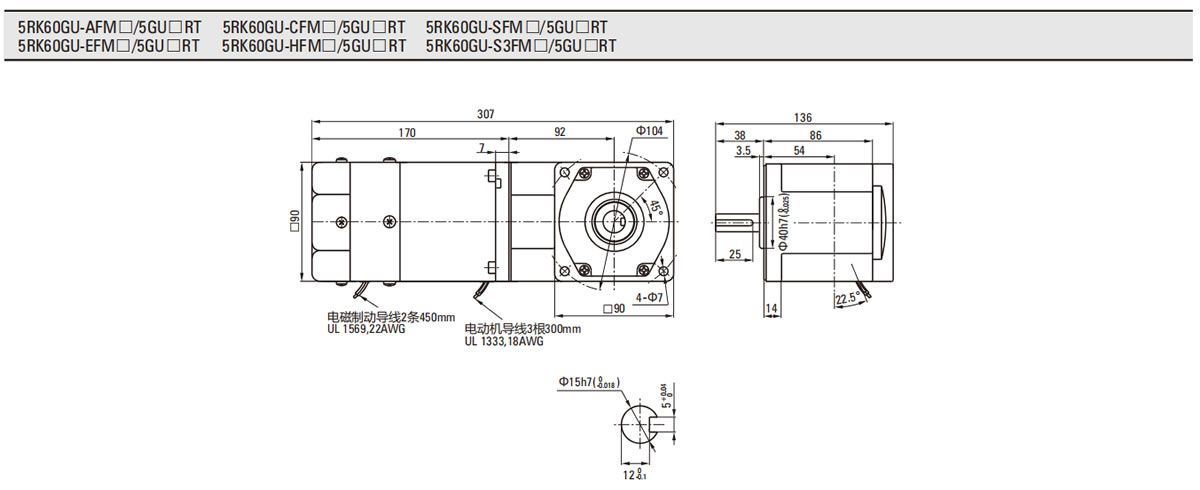

Прямой угол

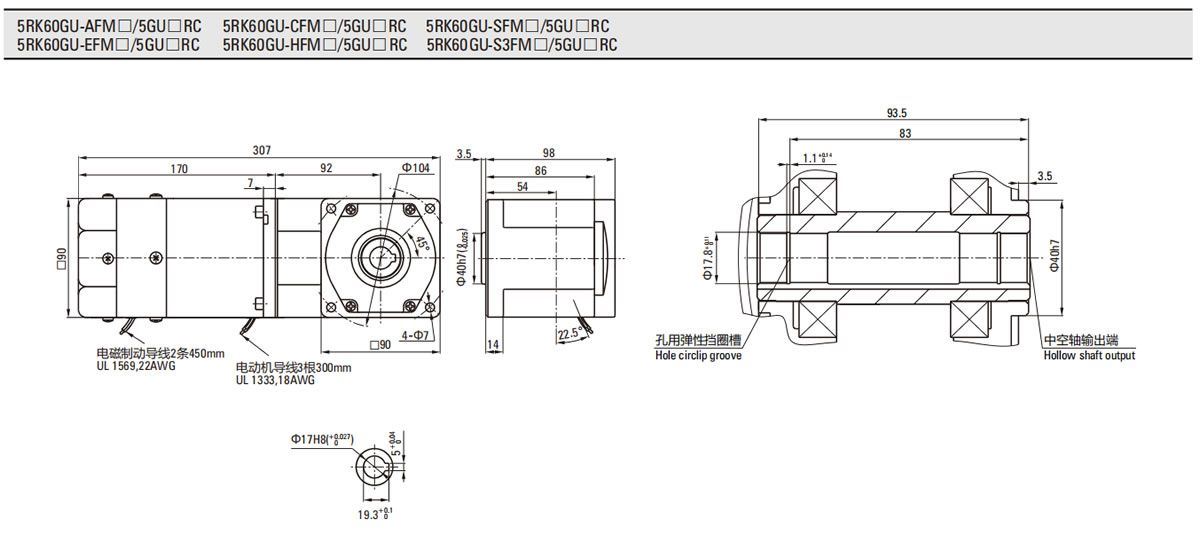

Параллельный вал

Двигатель/редуктор		Передаточное число		7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180
		Скорость, об/мин	50Гц	200	166	120	100	83	60	50	41	30	25	20	16	15	12	10	8
		Скорость, об/мин	60Гц	240	200	144	120	100	72	60	50	36	30	24	20	18	15	12	10
5RK60GU-AFM SRK60GU-EFM 5RK60GU-CFM SRK60GU-HFM SRK60GU-SFM 5RK60GU-S3FM	5GU()RC 5GU()RT	Допуск крутящего момента	50Гц	2.37	2.84	3.95	4.73	5.68	7.89	9.47	10.2	14.2	17.0	20.0	20.0	20.0	20.0	20.0	20.0
	5GU()RC 5GU()RT	Допуск крутящего момента	60Гц	1.91	2.29	3.18	3.82	4.58	6.36	7.64	8.25	11.5	13.7	17.2	20.0	20.0	20.0	20.0	20.0

Скачать PDF

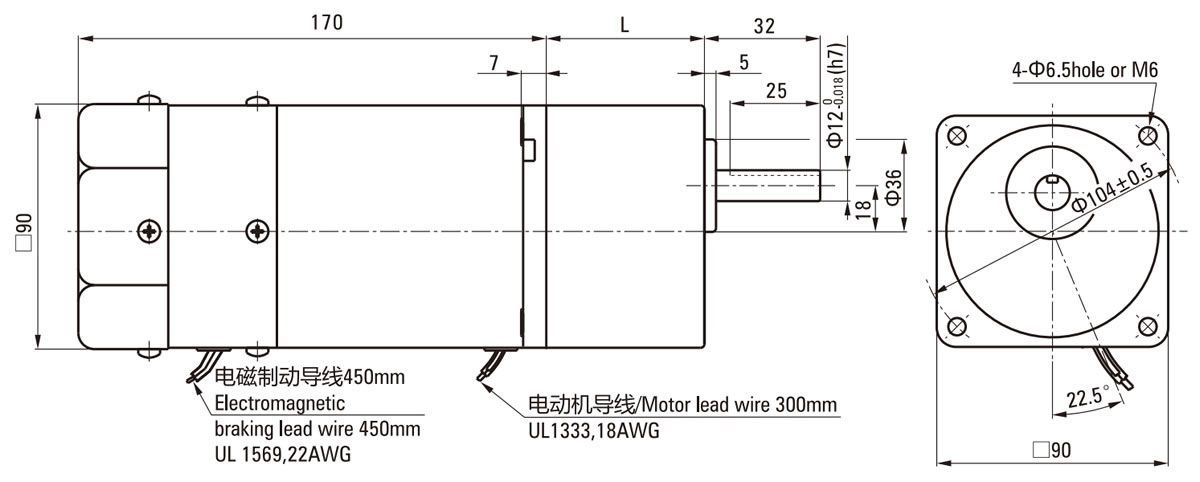

Серия GU

Скачать PDF

Двигатель/редуктор	Передаточное число		3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	Скорость, об/мин	50Гц	500	417	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12.5	10	8.3	7.5
	Скорость, об/мин	60Гц	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
5RK60GU-AFM 5RK60GU-EFM 5RK60GU-CFM 5RK60GU-HFM 5RK60GU-SFM 5RK60GU-S3FM	5GU()KB 5GU()K	50Гц	1.10	1.40	1.90	2.30	2.90	3.40	3.61	4.80	5.70	6.80	7.12	8.60	10.0	10.3	11.6	12.4	15.5	18.6	20.0	20.0	20.0	20.0	20.0	20.0
	5GU()KB 5GU()K	60Гц	0.92	1.10	1.50	1.80	2.30	2.80	3.01	3.80	4.60	5.50	5.73	6.90	8.30	8.30	9.70	10.0	12.5	15.0	18.8	20.0	20.0	20.0	20.0	20.0

L1=65.5мм

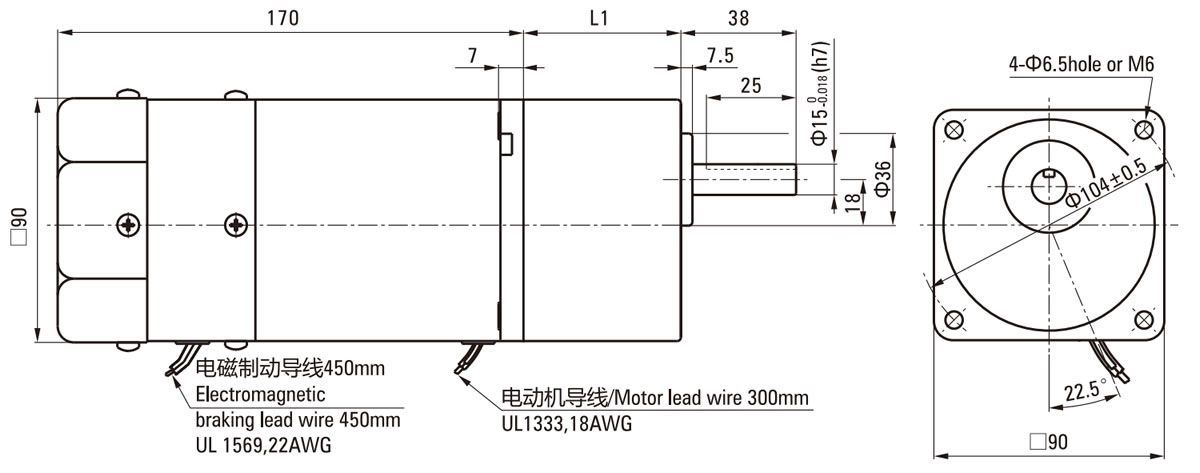

Серия GN

Скачать PDF

Двигатель/редуктор	Передаточное число		3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	Скорость, об/мин	50Гц	500	417	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12.5	10	8.3	7.5
	Скорость, об/мин	60Гц	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
5RK60GN-AFM 5RK60GN-EFM 5RK60GN-CFM 5RK60GN-HFM 5RK60GN-SFM 5RK60GN-S3FM	5GN()K	50Гц	1.10	1.40	1.90	2.30	2.90	3.40	3.57	4.80	5.70	6.80	7.03	8.60	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0
	5GN()K	60Гц	0.92	1.10	1.50	1.80	2.30	2.80	2.99	3.80	4.60	5.50	5.70	6.90	8.30	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0

L1=60мм
