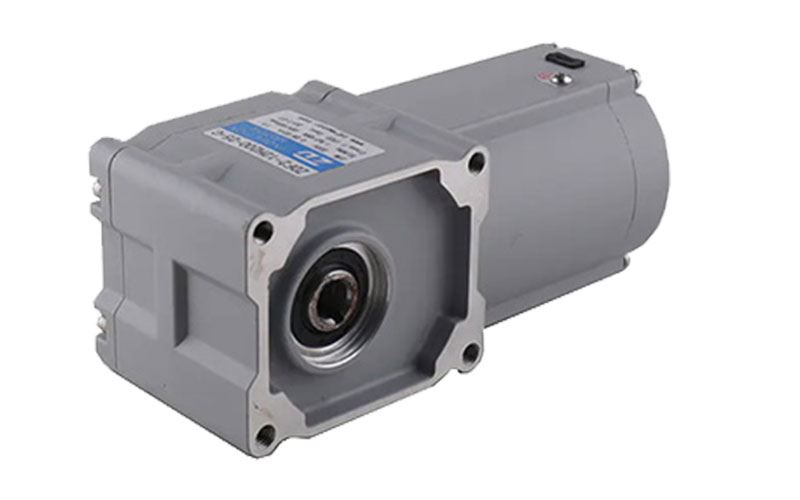

Гипоидный мотор-редуктор 60ВТ/90ВТ F2/F3

Отправить запрос Скачать PDF

Технические характеристики (постоянный режим работы)

Модель	Выходная мощность	Напряжение	Частота	Номинальный ток	Номинальный крутящий момент	Номинальная скорость	Вращающий момент при заторможенном роторе	Ток заблокированного ротора	Класс изоляции
Модель	Вт	В	Гц	A	Н.м	об/мин	Н.м	A	Класс изоляции
ZDF2-15H-60-S(FTB)	60	200	60	0.40	0.36	1600	0.90	1.30	F
ZDF2-15H-60-S(FTB)		220	50	0.50	0.44	1350	1.40	1.40
ZDF2-15H-60-S3(FTB)		220	50	0.50	0.44	1350	1.40	1.40
		380	50	0.28	0.44	1350	1.40	0.75
		460	60	0.28	0.36	1600	1.50	0.85

Модель	Выходная мощность	Напряжение	Частота	Номинальный ток	Номинальный крутящий момент	Номинальная скорость	Вращающий момент при заторможенном роторе	Ток заблокированного ротора	Конденсатор	Класс изоляции
Модель	Вт	В	Гц	A	Н.м	об/мин	Н.м	A	УФ	Класс изоляции
ZDF2-18A-60-C(FTB)	60	220	60	0.47	0.36	1600	0.23	0.95	3.00	F
ZDF2-18A-60-C(FTB)		220	50	0.49	0.44	1300	0.23	1.10
ZDF2-18A-60-A(FTB)		220	50	0.49	0.44	1300	0.23	1.10
		110	50	1.00	0.44	1300	0.23	2.10	12.0
		110	60	0.90	0.36	1600	0.23	1.95	12.0

Мощность	Диаметр отверстия/вала	Передаточное число	Скорость выходного вала	Допуск крутящего момента на выходном валу		Допустимая радиальная нагрузка на выходной вал
Мощность	Диаметр отверстия/вала	Передаточное число	об/мин	Н.м	кгс.m	Допустимая радиальная нагрузка на выходной вал		Допустимая осевая нагрузка на выходной вал
Вт	мм	i	50Гц	50Гц	50Гц	Н	Н	Н	кгс
60	15/18	10	150	3.560	0.36	343	35	108	11
		15	100	5.340	0.54	441	45	147	15
		20	75.0	7.120	0.72	539	55	186	19
		25	60.0	8.910	0.90	588	60	226	23
		30	50.0	10.69	1.09	686	70	245	25
		40	37.5	14.25	1.45	784	80	275	28
		50	30.0	17.82	1.81	882	90	294	30
		60	25.0	21.38	2.18	882	90	294	30
		80	18.8	25.66	2.61	1270	130	324	33
		100	15.0	32.07	3.27	1270	130	324	33
		120	12.5	38.49	3.92	1370	140	343	35
		160	9.40	51.32	5.23	1370	140	343	35
		※200	7.50	53.90	5.50	1370	140	343	35
		※240	6.30	53.90	5.50	1370	140	343	35
